一.   系統概述

1.行業背景

       2011年中央一號文件《中共中央國務院關于加快水利改革發展的決定》提出，水是生命之源、生產之要、生態之基。興水利、除水害，事關人類生存、經濟發展、社會進步，歷來是治國安邦的大事。促進經濟長期平穩較快發展和社會和諧穩定，奪取全面建設小康社會新勝利，必須下決心加快水利發展，切實增強水利支撐保障能力，實現水資源可持續利用。

       “十二五”時期，是強化水利重點薄弱環節建設、加快民生水利發展、推進傳統水利向現代水利和可持續發展水利轉變的重要時期，也是加強防災減災工作、提高洪澇干旱災害綜合防范和抵御能力的關鍵時期?！笆濉睍r(shí)期，防汛抗旱工作的總體要求是：全面貫徹黨的十七大和十七屆五中全會精神，深入貫徹落實科學發展觀，積極踐行可持續發展治水思路，堅持以人為本、生命至上、尊重規律、人水和諧，堅持依法防控、科學防控、綜合防控、群防群控，堅持興利除害結合、防災減災并重、治本治標兼顧、政府社會協同，加快構建與全面小康社會相適應的防汛抗旱減災體系，全面提高水旱災害防御能力，確保大江大河、大型和重點中型水庫、大中城市的防洪安全，努力保證中小河流和一般中小型水庫安全，全力保障城鄉居民生活用水安全，千方百計滿足生產和生態用水需求，最大程度地減輕水旱災害損失，為經濟社會可持續發展提供安全保障。

2.現狀分析

       雖然近年來水利工程的監測能力有了很大提高，但整體水平與面臨的形勢和任務相比，仍存在一些薄弱環節。

 (1) 一些小型水利設施如水庫等，安全監管不到位。除少部分配有水位、雨量測量裝置外，大多數小型水庫無任何大壩安全監測設施。多數中型水庫安全監測仍采用人工觀測，尚未建成自動化監測系統，難以確保在惡劣條件下數據采集的及時可靠。已建成的監測設施中，存在設備過時，精度差，可靠性低等問題。如監控?cái)z像頭仍采用低分辨率的模擬攝像機，對現場情況采集不夠精確。

 (2) 對于重要的水域缺乏統一的管理監控，尤其是一些跨區域河流，監控系 統各自獨立，達不到有效監控的目的。

 (3) 一些水利設施的閘門、泄洪道、泄洪洞等，常年處于無人值守狀態，需要設置監控點，保證其安全。

 (4) 部署的水文監測設施，僅僅只能提供數據信息，發生情況時，缺乏對現場直觀的了解。

 (5) 部分水利設施地處偏僻，在白天無人和夜晚的時候，需要對其周邊進行監控，防止人為的破壞。

 (6) 視頻監控以“被動監控”為主，需要值班人員時刻監控，大多數時間只適用于事件追溯的視頻查閱，不能在發生險情的第一時間發生報警，以便相關人員采取對應措施。

二.   需求分析

       綜合上述情況，要求水利視頻監控系統能夠整合各方面資源，能夠快速、高效、便捷地實現水利部門省、市、縣多級聯網視頻資源統一管理。為各級機構提供視頻資源調用展示的平臺化基礎設施。同時提供標準化接口與其他系統的資源共享，互連互通。

       視頻監控系統要求是一個技術先進、成熟可靠、性能優越、擴展靈活、標準開放的系統，并且兼顧系統的中長期擴展，在平臺結構、視頻應用、綜合管理、系統性能等各個方面適應未來遠程視頻監的需要，最大程度地保護已有投資。

三.   設計原則和依據

1.方案的設計原則

       本方案遵循技術先進、功能齊全、性能穩定、節約成本的原則。并綜合考慮施工、維護操作因素，并對以后的發展、擴建、改造、移動等因素留有擴充的余地。具有以下原則：

1、 先進性與適用性

       本系統采用純數字信號傳輸方式，采用H.265/H.264編碼技術結合4G無線調制技術，體現了當前計算機控制技術與計算機網絡技術的最新發展水平，適應時代發展的要求。同時系統是面向各種管理層次使用的系統，其功能的配置以能給用戶提供舒適、安全、方便、快捷為準則，其操作應簡便易學。

2、經濟性與便捷性

       充分考慮用戶實際需要和信息技術發展趨勢，根據用戶現場環境，設計選用功能和適合現場情況，采用有線＋無線的整合解決方案。前端設備無線傳輸安裝調試方便快捷，后端平臺搭建便捷，為用戶實現了方便快捷的即插即用功能。

3、可靠性與安全性

       系統的設計應具有較高的可靠性，在系統故障或事故造成中斷后，能確保數據的準確性、完整性和一致性，并具備迅速恢復的功能，同時系統具有一整套完善的系統管理策略，可以保證系統的運行安全。

4、開放性

       以現有成熟的產品為對象設計，同時還考慮到周邊信息通信環境的現狀和技術的發展趨勢，可與消防、周界防盜、聚光系統實現聯動，具有RJ-45網絡通訊口/RS232/RS485通訊接口，可實現遠程控制。

5、可擴充性

       系統設計中考慮到今后技術的發展和使用的需要，具有更新、擴充和升級的可能。并根據今后該工程的實際要求擴展系統功能，同時，本方案在設計中留有冗余，以滿足今后的發展要求。

2.方案設計的依據

本方案依據如下標準：

《中華人民共和國公安部行業標準》          GA27-92

《安全防范工程費用概預算編制辦法》        GA/T 70-94

《視頻安防監控系統技術要求》              GA/T367-2001

《安全防范工程程序與要求》                GA/T75-94

《安全防范系統通用圖形符號》              GA/T74-2000

《安全防范系統驗收細則》                  GA 308-2001

《公安部安全技術防范工程標準》

四.方案設計

1.整體組網

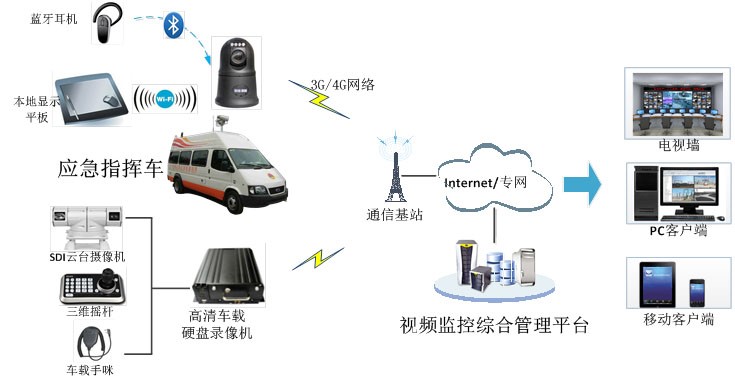

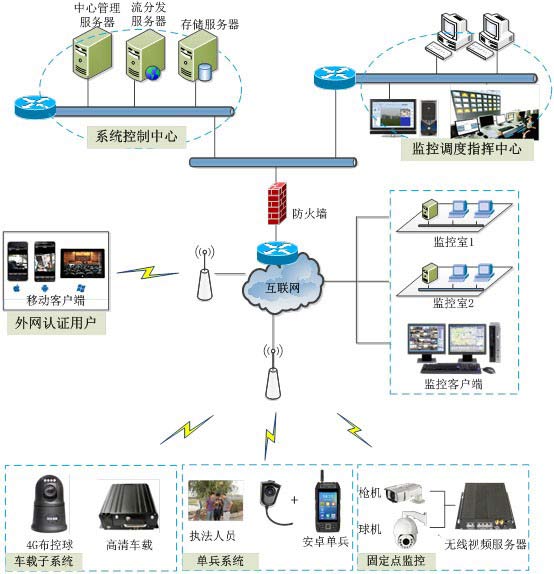

       水利行業高清無線視頻監控系統整體組網如圖所示，前端視頻采集系統分為車載監控、單兵監控和固定點監控。

車載監控子系統分為2種方式：

(1)  高清車載硬盤錄像機+車頂高清SDI云臺攝像機組成，車內配備三維搖桿、LCD顯示屏和對講手咪。

(2)  單獨一個布控球完成視頻采集和編碼傳輸功能，車內人員配備藍牙耳機和控制平板，全程無線化。

單兵子系統：手持式安卓智能單兵終端+外接微型攝像機

固定點監控系統：低功耗無線視頻服務器+室外型云臺球機/室外型槍機

       前端采集的音視頻和定位信息通過運營商無線網絡（包括3G/4G/wifi），回傳至監控管理平臺，平臺再將數據轉發到監控客戶端上，實現實時觀看、指揮。

       監控管理平臺服務器系統部署在系統控制中心，通過內網與監控調度中心相連。前端采集的音視頻數據經過服務器平臺通過內網轉發到監控調度中心，并在監控中心解碼上墻顯示。其他監控室以互聯網形式與服務器平臺相連，實現視頻實時共享。

       對于外網的用戶，經過認證授權，也可以通過運營商VPN網絡接入到大系統中，并可以調取相應的視頻，便于管理人員和領導隨時隨地觀看現場實時情況。

2.車載監控子系統

       車載類監控子系統有兩種組建方式：高清車載硬盤錄像機和4G布控球，這兩款前端設備都能采集720P/1080P視頻，都適用于車載移動視頻監控。

       水利執法人員驅車開展巡邏工作時，車載系統即開機進入工作狀態；巡查工作過程中，定位功能始終處于工作狀態；車上巡查人員可隨時通過車外攝像設備進行巡查監控，通過變倍調節對特定目標進行觀察，巡查監控視頻可由車上巡查人員錄制存儲在車載系統中，巡查監控視頻和車輛位置信息可由系統監控中心實時調取，必要時監控中心還可對車載云臺攝像機進行拍攝角度、鏡頭變焦等控制；車上人員可與監控中心或監控室進行雙向語音對講。

2.1.高清車載

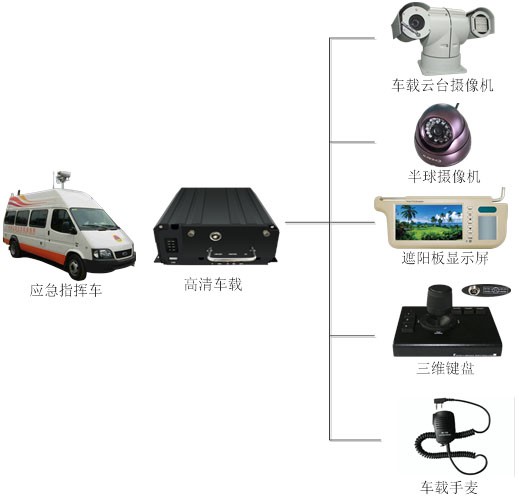

       前端組成包括車載一體化攝像機、半球模擬攝像機、無線高清車載硬盤錄像機、對講手咪、遮陽板顯示屏等設備。

       高清車載硬盤錄像機產品能夠在實現4路模擬視頻輸入的同時，還能夠?qū)崿F(xiàn)1路1080P高清視頻輸入、存儲、傳輸，通過本機可完成無線音視頻服務、執法人員業務查詢、移動辦公、移動涉案信息音視頻采集及存儲、人員定位等多種功能。適用于巡查執法、交通管理、治安巡邏盤查、司法押運等眾多場合。

       云臺攝像機安裝在車輛頂端，可以通過三維搖桿控制轉動和鏡頭拉遠拉近；車載硬盤錄像機外接GPS天線，可以獲取車輛的實時位置，同時支持北斗定位；LCD顯示屏可以本地顯示實時錄像；車載手咪亦實現對講功能。

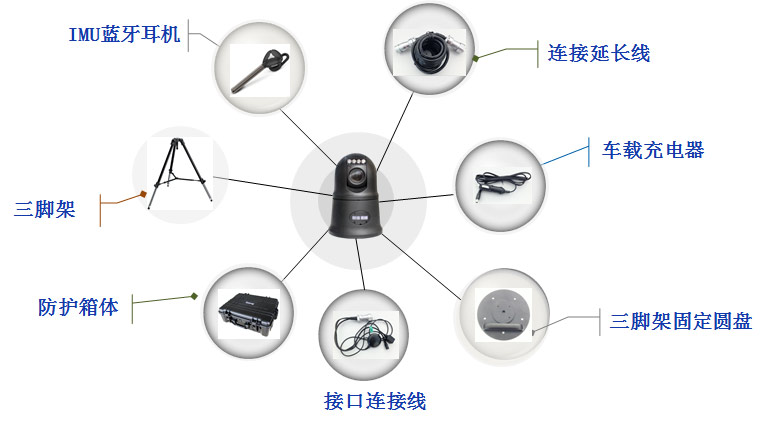

2.2.布控球

        4G布控球是針對執法巡查車載監控研發的專業高集成度的專業產品，它配備高清一體化機芯，輸出視頻清晰自然，20倍光學變焦鏡頭，滿足不同應用需求；獨立紅外照明燈組保證攝像機在全黑的環境下清晰拍攝60米之內的物體；機芯關鍵部位采用全鋁機身設計，耐候性極強，輕松應對任何惡劣的使用環境；采用全新的傳動系統，云臺定位精度明顯高于傳統云臺，同時具備較大的保持力矩，不會因?yàn)閿z像機的震動而使云臺發生偏移；新穎的真空磁力復合吸盤使攝像機能夠牢固吸附在光滑的金屬表面；配備便攜包，便于攜帶；配備三腳架底盤，安裝固定極其方便；設備配備藍牙耳機，解放了線的約束；可使用平板、手機等通過WIFI直連觀看視頻、操作云臺；此款攝像機所具備的這些特點使之成為各種應急移動視頻監控的理想之選。

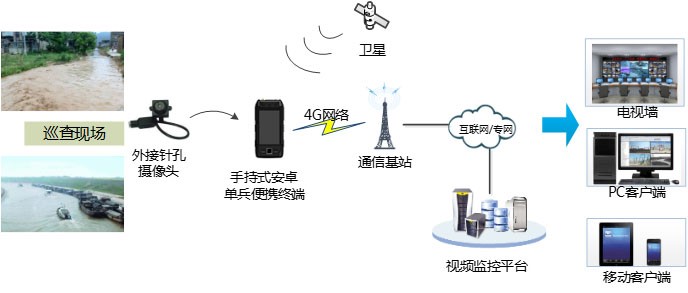

3.單兵監控子系統

       一線警務人員進行防汛抗旱工作時，將配備監控手持單兵設備，將前端采集的視頻圖片數據實時傳到水利部門監控監管中心。

       同時，為了增加鏡頭的拍攝視角和拍攝的方便性，可外接F頭針孔攝像頭，方便取景。設備支持外接耳麥，實現與后臺的實時對講。

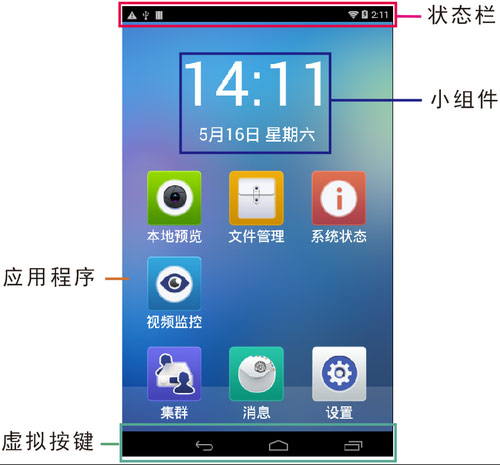

主要功能實現：

包括集群、消息和設置

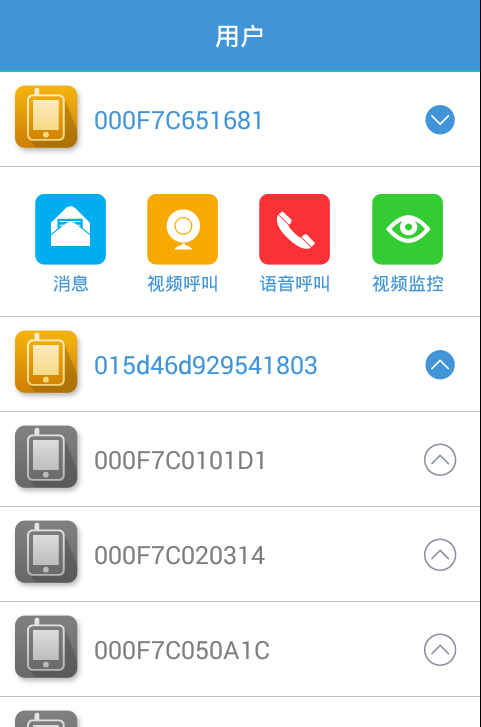

消息

       消息功能實現集群用戶之間的文字分享、視頻呼叫、語音呼叫、視頻監控等功能。打開主界面“消息”，可以查看所有用戶，選擇目標用戶，點擊相應功能。

  消息：實現文字、圖片、標清、位置信息推送

  視頻呼叫：實現群組內雙向可視對講

  語音呼叫：按住/松開PTT實現喊話/監聽，實現群組內一對一雙向音頻對講（注：耳機或藍牙對講無需PTT鍵）

  視頻監控：實現視頻實時監控

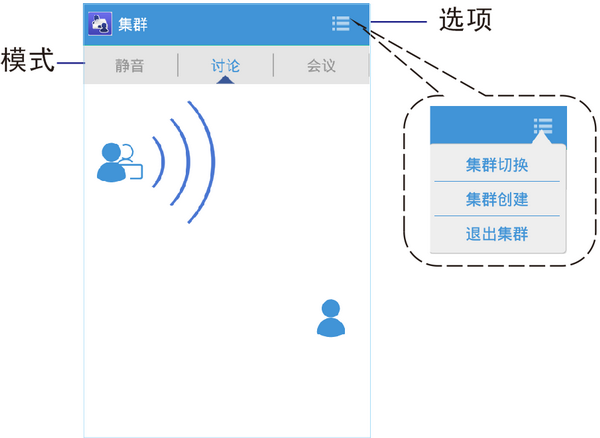

集群

       集群功能實現群組內語音呼叫。用戶接入平臺后，即可在默認群組內進行集群呼叫，群組內所有用戶都可以接收到語音信息。打開主界面“集群”，進入集群界面，按住/松開PTT實現喊話/監聽（注：耳機或藍牙對講無需PTT鍵）。

  禁音：禁止聲音輸入/輸出

  討論：群組內用戶自由討論

  會議：群組內，會議發起人可向組內任何成員說話，也可聽到組內任何成員聲音，成員之間無法聽和說。

  集群切換：申請切換至其他群組，需密碼驗證

  集群創建：創建群組

  退出集群：退出當前群組，退至平臺默認群組

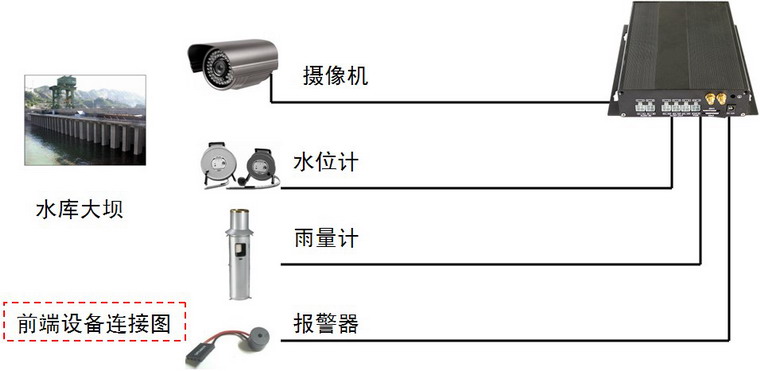

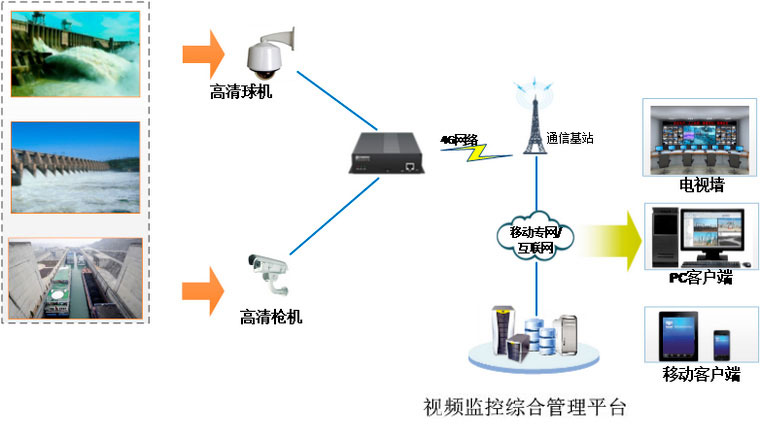

4.固定點監控子系統

       對于偏遠的、有線網絡不能覆蓋到的地方，我們采用無線的方式進行監控。利用3G/4G網絡，通過4G低功耗無線視頻服務器將視頻和工業數據傳回監控中心。

       低功耗無線視頻服務器具有通用數據串口，可以采集水利水電日常工作數據，比如水位、水量、溫度等，支持報警輸入，及時將現場數據傳送到后臺管理中心。

5.網絡傳輸系統

5.1.高清無線傳輸

       以3G網絡為例，在高速移動的過程中傳輸速率可以到達500kbps以上，已經完全可以實現D1錄像的傳輸。

       而 4G網絡的速度是3G網絡的10倍，下載速度最高達100M，上傳速度為20~50M，完全可以傳輸高清720P/1080P視頻；通過調整碼流和幀率，更可以支持720P和1080P的錄像傳輸。

       本方案中，無線傳輸采用4G無線傳輸模式，傳輸鏈路采用運營商的4G網絡，能夠滿足單路或多路視頻傳輸?shù)男枰?，同時傳輸?shù)囊曨l能夠更清晰、流暢。

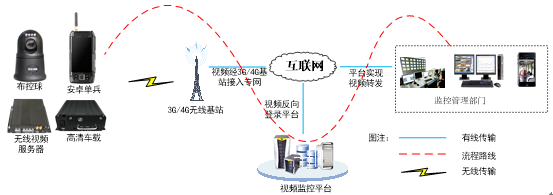

5.2.整個網絡傳輸部分

       無線傳輸網絡包括3G/4G/wifi/衛星等實現數據的傳送，實現對Internet的接入。無線設備將數據上傳至3G/4G基站，接入到運營商專網，以反向登陸的方式，接入政府相關管理部門視頻監控平臺，平臺再將音視頻數據轉發至水利部門人員等相關客戶端上，整個網絡傳輸示意圖如下圖：

6.服務器系統

6.1.管理平臺組成

       服務器端由眾多網絡單元組成：每個網絡單元完成不同的功能，有專門完成設備接入認證的服務器，有專門負責用戶接入認證的服務器，有專門的視頻流轉發服務器，有專門提供手機視頻觀看的手機流轉發服務器，等等；眾多網絡單元有機組成一個整體，這個整體就是系統管理平臺，監控系統管理平臺是整個監控系統的核心單元。

6.2.服務器類型

       服務器類型分3個核心部分：數據庫和中心管理、平臺存儲、流分發服務。存儲和流分發是可以分立安裝多個，平臺部署之前先確定，監控點規模，確定要不要平臺存儲，日常多少監控點在線存儲，多少人日常在線觀看。確定這些因素之后，才能確定平臺服務器的最佳配置。

中心服務器，存儲服務器，流分發服務器。（三者都是分別安裝了不同網元的PC服務器）

(1)  中心管理服務器：安裝了“中心服務器”軟件的PC機。是整個系統的軟件支持核心，負責系統的工作參數設置、動態IP地址解析、用戶權限分配、錄像計劃制定，報警信息處理、聯動等等工作。用戶觀看視頻也是通過中心服務器統一獲取。

(2)  存儲服務器：安裝了“存儲服務器”軟件的PC機。用來存儲網絡中傳輸過來的視頻數據。存儲路徑、存儲名稱、錄像文件時間長短，錄像文件保存周期等等，都在存儲服務起中完成。存儲必須配合中心服務器一起工作。

(3)  流分發服務器：分發服務器是包含分發數據庫并為所有類型的復制存儲元數據和歷史記錄數據的服務器，同時還為事務復制存儲事務。而對于繁忙的系統來說，為事務復制使用遠程分發服務器可以提高性能。

五.系統功能

1.系統整體功能簡介

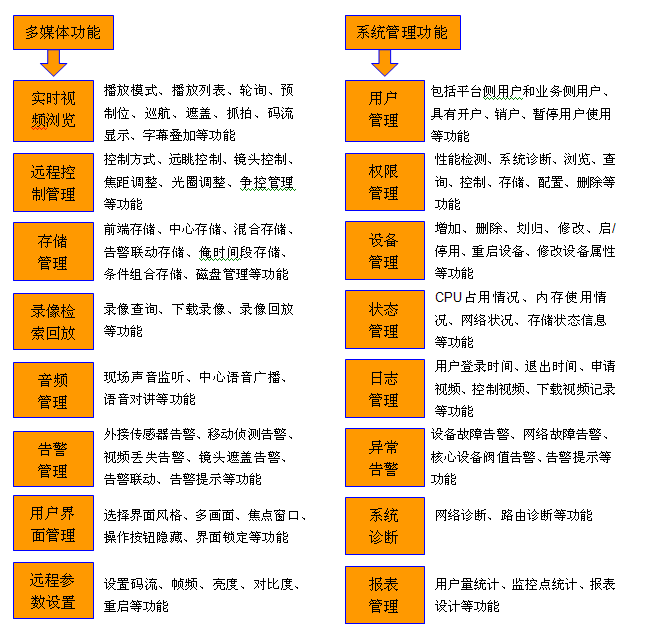

       系統功能可劃分為兩大類：多媒體功能及管理功能。具體包含如下：

2.高清視頻信息實時傳輸

       前端設備采集多清晰度視頻信息（D1/720P/1080P），系統采用3G/4G無線網絡傳輸，根據設備的不同可使用一張或者二張上網卡傳輸視頻。更能夠支持4G網絡，在更大的帶寬下可以傳輸720P和1080P高清視頻。

       利用先進的H.264視頻壓縮技術以及3G/4G無線通信技術，更能夠適應超低帶寬下的視頻傳輸，畫面清晰流暢，杜絕馬賽克。

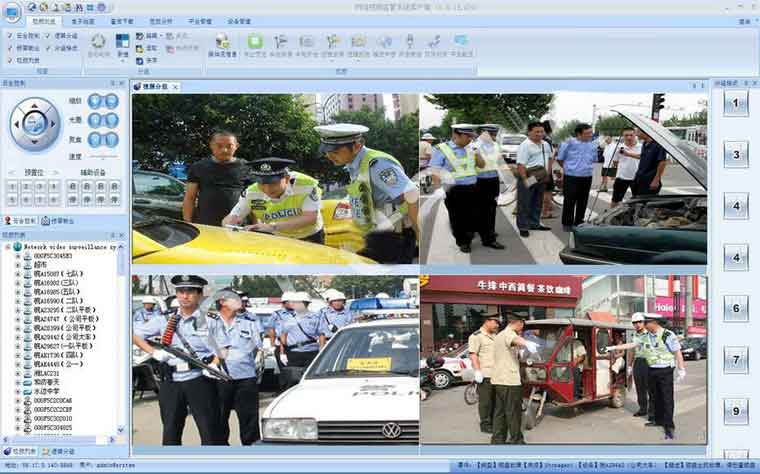

3.客戶端多畫面監控

       前端采集的音視頻經H.264方式壓縮編碼通過3G/4G無線網絡傳輸至后臺監控中心，用戶除了通過電視墻觀看之外，還可以通過電腦、手機等客戶端登錄中心平臺對前端音視頻進行實時瀏覽監控。

       電腦客戶端支持單畫面多畫面顯示，用戶可選擇任意一路或多路視頻觀看，視頻窗口數量1、3、7、9、15直至60個可選。支持畫面輪巡，可將監控現場在特定的時間間隔內按順序輪流切換至電視墻，也可在一個圖像框內輪換顯示全部的攝像機畫面，畫面切換間隔時間可靈活設置，畫面間隔時間可調節。

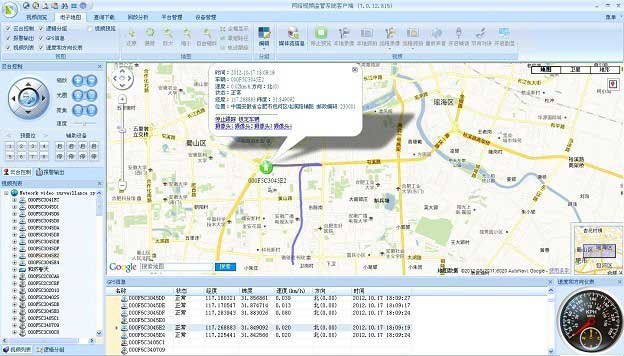

4.GPS/北斗系統相關功能

       水利應急執法車輛上安裝的高清車載或4G高清布控球設備支持GPS/北斗定位。只要設備在線，就可以通過3G/4G無線網絡實時的向后臺傳輸車輛位置信息，根據平臺自帶的GIS地圖功能（支持多種地圖，系統中支持6種地圖，GoogleMap、MapABC、BaiduMap這3種地圖必須保證客戶端等連接公網才可以使用；這三種類型地圖；而MapInfo、ArcGIS、SuperMap3種地圖需要自建地圖服務器，用戶可以根據自己使用習慣選擇合適的地圖）可以實現終端設備在電子地圖上的實時定位，選擇指定的車輛、人員可以進行軌跡跟蹤，在行車路線上對執法車輛、人員做好監管，杜絕公車私用等不合規行為。如下圖顯示：

5.報警聯動

       報警聯動指的是一線執法突遇緊急情況，無法單獨處理需要支援時，可以利用系統的聯動功能，聯系就近執法人員增員。具體報警可以分為以下幾種報警方式：

5.1.車載報警

       本方案中指的是水利應急指揮車輛，發現有緊急事件發生，執法人員發現執法力量不足，在制止不法行為之前，向后臺或者其他同系統人員進行報警聯動，這主要是通過和無線應急指揮設備上集成的報警按鈕實現。

5.2.單兵報警

       一般指的是執法人員在防汛抗旱現場工作過程中發現緊急情況，可以通過隨身攜帶的單兵設備實現報警，向后臺或系統人員請求支援，這主要通過單兵的SOS按鈕實現。

5.3.報警聯動動作類別

       報警實現的目標都是為了迅速實現緊急聯動的需求，這里主要通過：報警錄像，報警抓拍當前執法場景，錄制當前應急指揮車輛位置信息，主窗口瀏覽，向特定人員手機發送報警信息，執法車頂云臺攝像機前往預置位，啟動巡航，自定義聯動設置。

       這些聯動設置可以預先在平臺管理-聯動管理中進行設置，可以針對特定設備甚至特定攝像頭進行設置。

6.雙向?qū)χv

?  一線執法人員通過對講手咪與中心平臺和客戶端用戶進行雙向?qū)χv，及時進行信息溝通，便于匯報和指令的及時傳達，也可方便聯動動作執行；

?  前端可以發起呼叫和對講，后臺也可以和前端聯系發起對講；

?  系統支持創建多方通話即前方設備、平臺用戶都可加入多方通話，便于系統內多設備多用戶的溝通，輕松組建臨時會議，系統支持回聲抵消，避免了串音現象；

?  支持降噪功能，能有效消除噪聲，在車內環境嘈雜的時候，也可以實現雙向語音的清晰流暢；

?  前端后臺都可調節實時音量大小，滿足不同環境對音質的需要；

?  支持音視頻同步傳輸錄制，方便后臺對一線執法了解更多情況。

7.圖片抓拍

       便攜設備有抓拍按鈕，前端執法人員可對重要執法畫面進行圖片抓拍，圖片抓拍后保存到前端存儲設備，同時上傳到后臺存儲服務器；后臺平臺的管理人員可以在管理平臺直接操作上線設備進行圖片抓拍，圖片保存在本地存儲器，確保執法人員文明有序執法。

8.錄像存儲

       系統支持對視頻、GPS信息及報警信息等錄像存儲，啟動錄像的方式有手動錄像、報警錄像、定時錄像、計劃錄像等，存儲空間大小根據實際需求，在系統設計時測算，存儲位置有前端設備硬盤（或SD存儲卡）存儲、服務器平臺存儲、客戶端本地存儲三種可選。

9.工業數據采集

9.1.透明傳輸

       系統采用無線視頻服務器，通過標準232/485數據串行接口將環境溫濕度傳感器、配電終端等探測終端設備采集的數據，通過無線網絡透明傳輸?shù)綌?shù)據中心管理平臺。其他的水利工業數據分析系統再與視頻監控系統對接，前端數據便通過監控管理平臺過渡到其他的水利數據分析平臺。

9.2.解析顯示

       若要將前端的工業數據顯示到視頻監控平臺，到達圖片或視頻同步顯示數據狀態的效果，需要提供這些采集數據的協議，平臺根據提供的SDK進行解析，以同步顯示、報表統計等方式呈現出來。

10.安全管理

?  系統實行操作權限管理，按工作性質對每個用戶賦予不同權限等級，系統登錄、操作應進行權限查驗；

?  系統所有重要操作,如登錄、控制、布撤防、退出、報警確認等，均應有操作記錄，系統可對操作記錄進行查詢和統計；

?  系統保存的所有重要數據，包括用戶信息、報警信息、操作記錄、日志等，不可人為刪除和更改；

?  系統無線傳輸采用加密身份驗證等安全技術，保證連接用戶的可靠性及傳輸數據的安全和保密性，保證系統數據和信息不被竊取和破壞。

11.手機觀看

       深方科技綜合監控管理平臺除了支持電視墻和電腦客戶端觀看，還可以支持手機移動終端客戶端或PAD登陸，這主要是為了相關部門領導遠程指揮部署執法工作的需要。

       針對用戶手機類型的不同，我們同時提供兩種解決方案：一種是手機流媒體觀看，優點是使用方便，不需要用戶額外安裝手機軟件，直接使用；通用性強，使用手機種類多，不需要對每款手機進行適配。第二種是針對不同操作系統的智能手機開發不同的客戶端軟件，目前系統手機功能主要支持視頻觀看、視頻錄制、圖片抓拍與上傳、云臺控制、雙向通話等，同時手機客戶端支持橫豎屏切換、支持D1/720P等視頻格式瀏覽。

12.設備管理及系統維護

       系統具備前端設備管理功能，用戶使用客戶端登錄平臺側，就可以了解前端設備的在線狀況、設備參數等相關信息，對于被授予權限的用戶可以對前端設備的參數進行修改、配置，使前端設備的各項運行參數符合實際應用需要，結合實時網絡狀況達到最好的使用效果，遠程設備升級和系統自維護功能使整個系統的維護高效、快捷，省時省力。
